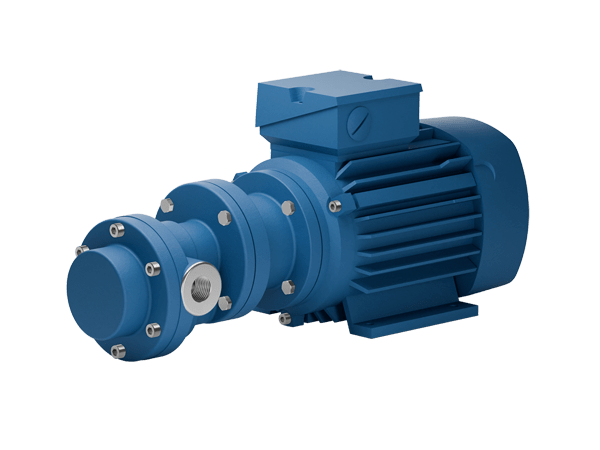

Baureihe FLM – Elektro-Zahnradpumpen

Die Zahnradpumpen der Baureihe FLM sind unsere kompaktesten Einheiten und für Fördermengen bis 24 l/min bei Drücken bis 75 bar ausgelegt.

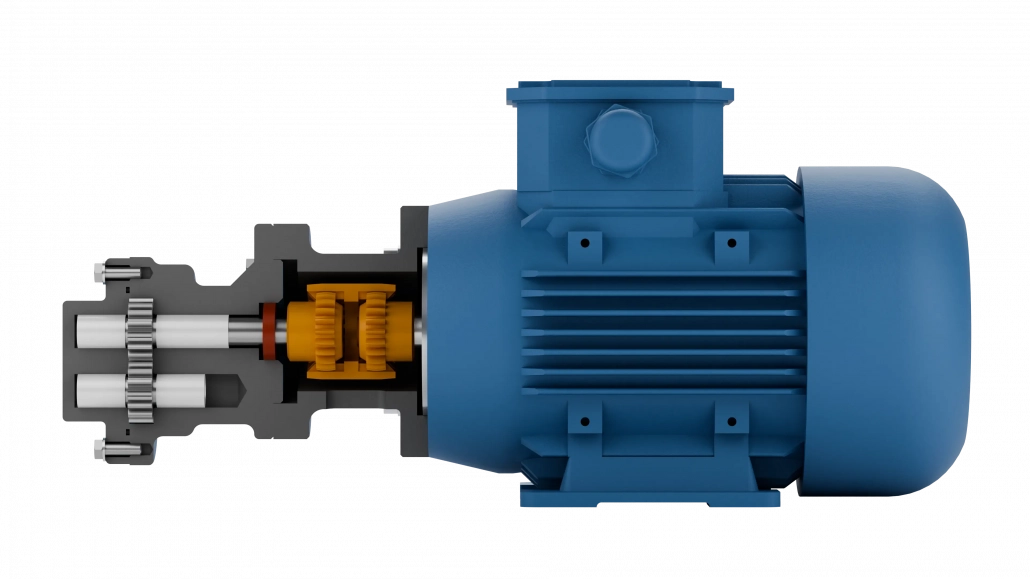

Sie bestehen aus einer Zahnradflanschpumpe, die direkt mit einem Elektromotor kombiniert ist.
Die Motoren sind je nach Anwendung als Drehstrom-, Wechselstrom- oder Gleichstromausführung erhältlich.

  • Fördermenge

    0,6 bis 24 l/min

  • Druckbereich

    bis 75 bar

  • Medientemperatur

    -40°C bis +200°C

Individuelle Fertigung
Anpassbar an Medium, Anwendung und Stückzahl. Unterstützung bei der Auslegung.

Baureihe FLM1

Medium: Hydrauliköl 35 mm²/s @ 50 °C

Leistungsdaten Baureihe FLM1 – Hydrauliköl 35 mm²/s @ 50 °C
Typ cm³/U Qmax (l/min) pmax (bar)
FLM 1-060,430,6020
FLM 15 0,851,1540
FLM 17 1,201,6040
FLM 110 1,802,3040

Q-Werte bezogen auf n = 1450 min⁻¹. Maximaldruck abhängig von der verfügbaren Motorleistung.

Baureihe FLM2

Medium: Hydrauliköl 35 mm²/s @ 50 °C

Leistungsdaten Baureihe FLM2 – Hydrauliköl 35 mm²/s @ 50 °C
Typ cm³/U Qmax (l/min) pmax (bar)
FLM 2102,303,0070
FLM 2143,204,5060
FLM 2194,306,0040

Q-Werte bezogen auf n = 1450 min⁻¹. Maximaldruck abhängig von der verfügbaren Motorleistung.

Baureihe FLM3

Medium: Hydrauliköl 35 mm²/s @ 50 °C

Leistungsdaten Baureihe FLM3 – Hydrauliköl 35 mm²/s @ 50 °C
Typ cm³/U Qmax (l/min) pmax (bar)
FLM 3105,107,4075
FLM 3147,1010,2050
FLM 3189,1013,2040
FLM 32311,7016,7033
FLM 32814,1020,3025
FLM 33316,7024,1020

Q-Werte bezogen auf n = 1450 min⁻¹. Maximaldruck abhängig von der verfügbaren Motorleistung.

Fördermedien

  • Mineralöle und synthetische Öle
  • Biologisch abbaubare Öle und Pflanzenöle
  • Emulsionen
  • Wasser-Glykol-Gemische
  • Schmierstoffe
  • Diesel und Heizöl
  • Lacke und Farben

Wellenabdichtungen

  • Radialwellendichtring
  • Radialwellendichtring mit Vorsatzlager
  • Doppel-Radialwellendichtring
  • Gleitringdichtung
  • Magnetkupplung
  • Stopfbuchsgrafitpackung

Eigenschaften

  • Fördermenge: 0,6 – 24 l/min bei 1450 U/min)
  • Druckbereich: bis 75 bar
  • Medientemperatur: -40°C bis +200°C.
  • Viskosität: bis 20.000 mm²/s

Vielfältige Anwendungen

Umfüllen & Transfer:
Be-/Entladen von Tanks, IBC und Fässern (Öle, Kraftstoffe, Additive)
Umlauf- und Druckschmierung:
Ölversorgung von Getrieben, Lagern, Kompressoren, Dieselmotoren
Zirkulation & Bypass-Kreise:
Filtration, Kühl-/Heizkreisläufe, Nebenstromfilter
Versorgung & Dosierung:
Brennerbeschickung, Additivierung, definierte Kleinmengen
Betankung / Kraftstofftransfer:
Diesel, Heizöl und ähnliche Medien
Allgemeiner Anlagenbau:
Medienhandling in Prüfständen, Aggregaten und Skids

Ausführung mit integriertem Frequenzumrichter

Optional können die Zahnradpumpen mit einem integrierten Frequenzumrichter ausgestattet werden.
Die Geräte werden werkseitig montiert und nach den gewünschten Betriebsparametern voreingestellt, sodass eine drehzahlvariable Förderung direkt einsatzbereit verfügbar ist.
