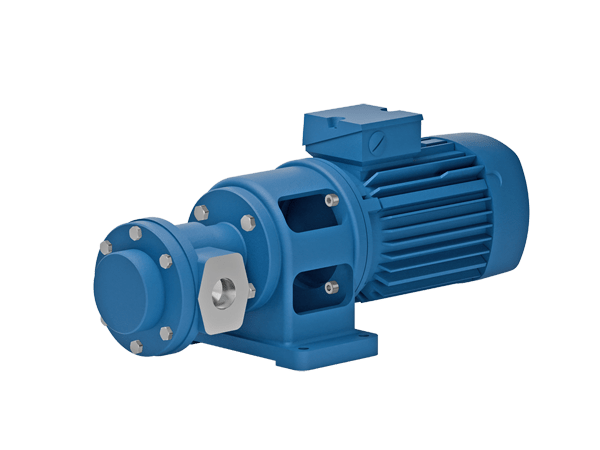

Baureihe FKM – Elektro-Zahnradpumpen

Die Zahnradpumpen der Baureihe FKM sind für Fördermengen bis 124 l/min und Drücke bis 80 bar ausgelegt.

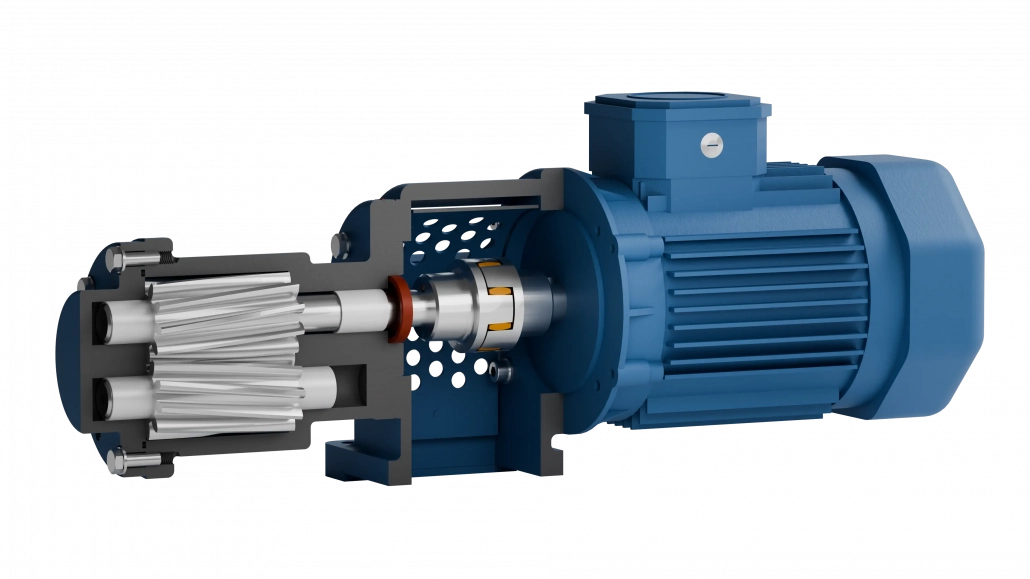

Sie bestehen aus einer Zahnradflanschpumpe, die über eine kompakte Konsole mit einem Elektromotor verbunden ist.

  • Fördermenge

    7,4 bis 124 l/min

  • Druckbereich

    bis 80 bar

  • Medientemperatur

    -40°C bis +200°C

Individuelle Fertigung
Anpassbar an Medium, Anwendung und Stückzahl. Unterstützung bei der Auslegung.

Baureihe FKM3

Medium: Hydrauliköl 35 mm²/s @ 50 °C

Leistungsdaten Baureihe FKM3 – Hydrauliköl 35 mm²/s @ 50 °C
Typ cm³/U Qmax (l/min) pmax (bar)
FKM 3105,107,4050
FKM 3147,1010,2050
FKM 3189,1013,2040
FKM 32311,7016,7033
FKM 32814,1020,3025
FKM 33316,7024,1020

Q-Werte bezogen auf n = 1450 min⁻¹. Maximaldruck abhängig von der verfügbaren Motorleistung.

Baureihe FKM4

Medium: Hydrauliköl 35 mm²/s @ 50 °C

Leistungsdaten Baureihe FKM4 – Hydrauliköl 35 mm²/s @ 50 °C
Typ cm³/U Qmax (l/min) pmax (bar)
FKM 42221,2030,515
FKM 42625,0036,213
FKM 43028,9041,612
FKM 43432,8047,310
FKM 43836,7053,09

Q-Werte bezogen auf n = 1450 min⁻¹. Maximaldruck abhängig von der verfügbaren Motorleistung.

Baureihe FKM5

Medium: Hydrauliköl 35 mm²/s @ 50 °C

Leistungsdaten Baureihe FKM5 – Hydrauliköl 35 mm²/s @ 50 °C
Typ cm³/U Qmax (l/min) pmax (bar)
FKM 54543,4062,78
FKM 55654,0078,17
FKM 57067,5097,75
FKM 59086,80124,04

Q-Werte bezogen auf n = 1450 min⁻¹. Maximaldruck abhängig von der verfügbaren Motorleistung.

Downloads

Datenblatt-Baureihe FKM (inkl. Kennlinien)

Eigenschaften

  • Fördervolumen: 7,4 – 124 l/min bei 1450 U/min)
  • Druckbereich: bis 80 bar
  • Medientemperatur: -40°C bis +200°C.
  • Viskosität: bis 20.000 mm²/s

Vielfältige Anwendungen

Umfüllen & Transfer:
Be-/Entladen von Tanks, IBC und Fässern (Öle, Kraftstoffe, Additive)
Umlauf- und Druckschmierung:
Ölversorgung von Getrieben, Lagern, Kompressoren, Dieselmotoren
Zirkulation & Bypass-Kreise:
Filtration, Kühl-/Heizkreisläufe, Nebenstromfilter
Versorgung & Dosierung:
Brennerbeschickung, Additivierung, definierte Kleinmengen
Betankung / Kraftstofftransfer:
Diesel, Heizöl und ähnliche Medien
Allgemeiner Anlagenbau:
Medienhandling in Prüfständen, Aggregaten und Skids

Fördermedien

  • Mineralöle und synthetische Öle
  • Biologisch abbaubare Öle und Pflanzenöle
  • Emulsionen
  • Wasser-Glykol-Gemische
  • Schmierstoffe
  • Diesel und Heizöl
  • Lacke und Farben

Wellenabdichtungen

  • Radialwellendichtring
  • Radialwellendichtring mit Vorsatzlager
  • Doppel-Radialwellendichtring
  • Gleitringdichtung
  • Magnetkupplung
  • Stopfbuchsgrafitpackung

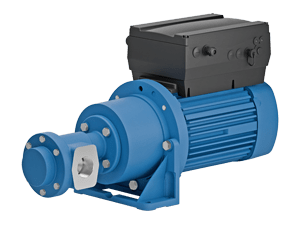

Ausführung mit integriertem Frequenzumrichter

Optional können die Zahnradpumpen mit einem integrierten Frequenzumrichter ausgestattet werden.
Die Geräte werden werkseitig montiert und nach den gewünschten Betriebsparametern voreingestellt, sodass eine drehzahlvariable Förderung direkt einsatzbereit verfügbar ist.
